Localización de redes conductoras
Aplicamos detección pasiva y señal inducida para investigar cables, tuberías metálicas y otros conductores antes de excavar, mantener o actualizar planos.
Principio del método
La localización electromagnética utiliza un receptor para reconocer campos asociados a conductores. La señal puede existir por la operación de una línea energizada o aplicarse mediante conexión directa, pinza o inducción.
Su desempeño depende de la continuidad eléctrica, acceso al conductor, frecuencia utilizada, acoplamiento, interferencias y presencia de otros servicios cercanos. Por eso el modo de trabajo debe seleccionarse para cada red y sector.
Modos de detección
Cada modalidad responde a una condición distinta de acceso, energía e identificación del elemento.
Sin transmisor
El receptor busca campos ya presentes, como los asociados a líneas eléctricas activas. Es rápido para una revisión inicial, pero una línea sin señal suficiente puede no responder.
Señal controlada
El transmisor se conecta a un punto accesible del conductor. Permite rastrear una señal conocida, siempre que exista continuidad y la conexión pueda realizarse de forma segura.
Sin contacto eléctrico
El transmisor aplica una señal por proximidad mediante pinza o inducción sobre el terreno. Es útil sin conexión directa, aunque puede energizar conductores próximos.
Aplicaciones en terreno
El objetivo no es solo obtener una lectura puntual, sino reconstruir continuidad, dirección, cruces y cambios de trazado con referencias verificables.

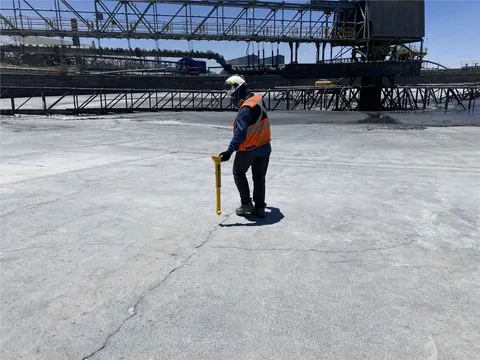

Búsqueda pasiva y seguimiento activo cuando existe acceso seguro.
Señal directa o inducida sobre redes conductoras y sistemas con protección catódica.
Contraste entre recorridos documentados, marcas visibles y trazados localizados.
Antecedentes adicionales para definir zonas de precaución y verificación.
Métodos complementarios
Comparar métodos ayuda a formular hipótesis más sólidas, pero una coincidencia instrumental no reemplaza los controles de excavación segura.
Conductor y señal
Contraste del subsuelo
Proceso de localización
La calidad del resultado depende tanto del recorrido como de la forma en que se registra.
Planos, puntos accesibles, tipo de red y estado operacional.
Barrido pasivo y reconocimiento de señales presentes.
Conexión o inducción según acceso, seguridad y conductor.
Continuidad, cruces, máximos de señal y profundidad estimada.
Marcación, fotografías, referencias y plano de apoyo.
Resultado utilizable
Según el alcance, la entrega puede integrar marcas de terreno, registro fotográfico, croquis o plano, profundidad estimada, observaciones y relación con resultados GPR.
Conocer nuestros informes técnicos →
Alcances y limitaciones
Un conductor desenergizado, aislado, discontinuo, profundo o mal acoplado puede no responder. Mallas, cercos, estructuras y otras redes pueden desviar la señal o producir recorridos ambiguos.
La profundidad indicada es una estimación sujeta a geometría y condiciones de propagación. La excavación debe mantener tolerancias, calicatas controladas, permisos y procedimientos de seguridad propios del proyecto.
