Equipos, configuración y criterio
Combinamos sistemas GPR de distintas frecuencias, localización electromagnética y software de análisis según el objetivo, el medio y la resolución necesaria.
Tecnología con propósito
La calidad instrumental importa, pero no reemplaza el diseño de adquisición, el control de cobertura, el conocimiento del sitio ni la interpretación. Un mismo equipo puede producir resultados muy distintos según cómo se configure y utilice.
Por eso no asignamos una profundidad fija a cada antena. El alcance real cambia con la conductividad, humedad, material, geometría del objetivo, superficie, ruido y frecuencia seleccionada.
Orientación inicial
La siguiente orientación relaciona el problema con plataformas disponibles. No reemplaza la revisión de antecedentes ni una evaluación de terreno.
Orientación técnica
Para redes y objetos enterrados conviene combinar GPR con localización electromagnética cuando existe una señal o continuidad suficiente.
Capacidad combinada
La capacidad no está en acumular instrumentos: está en combinar la respuesta física adecuada, una ubicación confiable y una entrega que permita actuar con mayor información.
Detectar contrastes
Distintas frecuencias, canales y geometrías de levantamiento permiten investigar contrastes del subsuelo, estructuras, vacíos, interfaces u objetos con una escala de lectura acorde al caso.
Seguir conductores
LEM y radiodetección permiten buscar señales pasivas o aplicadas sobre conductores y contrastar la continuidad probable de cables, tuberías metálicas y redes accesibles.
Ubicar y entregar
Encoder, GNSS, GPS, estación total y software de adquisición permiten relacionar el registro con el área real y comunicarlo mediante perfiles, planos e informes técnicos.
Inventario disponible
La configuración se selecciona por escala, material, acceso y nivel de detalle. Las especificaciones siguientes corresponden a fichas técnicas de IDS GeoRadar y Leica Geosystems.
GPR IDS GeoRadar de dos canales, con rango de inspección declarado de 80 a 1500 MHz y opciones de posicionamiento encoder, GNSS, GPS o TPS.

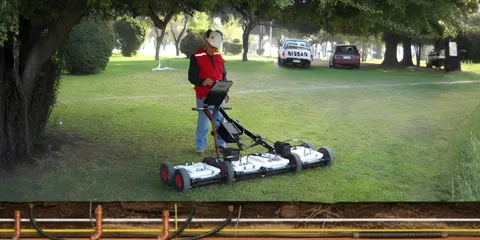

Sistema para corredores y superficies amplias, con 30 canales, visualización de tomografías y procesamiento 3D.
Plataforma IDS GeoRadar de dos canales y doble frecuencia para contrastar respuestas a distintas escalas en detección de servicios y objetos enterrados.
Equipo IDS GeoRadar de 2 GHz para inspección localizada, con visualización B-scan y C-scan, sensor electromagnético integrado y marcado de hallazgos.
Formato compacto de 2 GHz para lectura localizada en hormigón, con rueda encoder y controlador externo opcional.
Radar de detección de servicios con doble frecuencia, GPS o TPS y una indicación de rango de 0 a 10 m que debe validarse en el terreno.
Plataforma de dos canales con EsT, orientación HH y VV, y software uMap e IQMaps para adquisición, marcado y análisis.
Las cifras son referencias de fabricante, no una garantía de detección. La respuesta final depende del terreno, el objetivo, el diseño de adquisición y la verificación en sitio.
Configuración en terreno
Contacto, rugosidad, pendientes, obstáculos y velocidad de avance condicionan la señal y la continuidad del registro.
Frecuencia, cobertura y resolución
Selecciona una referencia para ver qué equipos la utilizan. Los rangos de inspección, las frecuencias centrales y la respuesta efectiva deben interpretarse por separado.
Referencia seleccionada
80 MHzChaser XR y Opera XR declaran rangos de inspección que incluyen esta referencia. El alcance relativo depende de la condición del terreno y del objetivo.
Resumen de selección
Esta síntesis ayuda a preparar la conversación técnica. No reemplaza el diseño del levantamiento.
Adquisición y análisis
uMap e IQMaps aparecen en las fichas de los sistemas IDS GeoRadar y Leica revisados. One Vision forma parte de la experiencia con RIS MF HiMod. Se utilizan para adquisición, revisión, procesamiento, visualización y exportación, siempre con criterio técnico.
Configuración y control del registro.
Correcciones y filtros justificados.
Lectura contextual de las respuestas.
Perfiles, planos y evidencia seleccionada.
Formación del fabricante
Gabriel Jaque Riffo completó formación técnica sobre el sistema RIS MF HiMod y su software oficial en 2016. Esa acreditación respalda el conocimiento del instrumento, pero cada resultado sigue dependiendo de las condiciones y del criterio aplicado al proyecto.
Transparencia técnica
Los instrumentos pueden verse afectados por humedad, arcillas, sales, mallas, ruido electromagnético, profundidad, geometría, orientación, falta de acceso o proximidad entre redes.
Cuando la consecuencia de una interferencia es crítica, la prospección debe integrarse con planos, permisos, procedimientos de excavación segura y métodos de verificación.
Revisar el enfoque completo →Conversemos con antecedentes
Cuéntenos qué necesita detectar, dónde está el área y qué información existe. Una evaluación inicial permite orientar el alcance técnico.
Evaluar un proyecto
